QJ71E71-100 模組可以讓 GX Developer 直接使用乙太網路來連接 PLC ,傳輸速率也比 iammic 使

用 RS232 的方式提升很多。一開始 iammic 使用 RS232 與 PLC 進行連線,在設定 QJ71E71-100  後

將參數寫入 PLC ,便可讓電腦使用網路直接連接到 PLC。在 Open settings 也可開啟一個端口來讓

圖控等…來連接 PLC 使用。



PLC 設備如下




SETP 1.在 GX Developer 右邊樹狀目錄中選擇 Parameter –> PLC parameter  (最後按 END 儲存離開)




SETP 2. 在 GX Developer 右邊樹狀目錄中選擇 Parameter –> Network param。

SETP 3. 點選下圖中的 MELSECNET/Ethernet 。

1

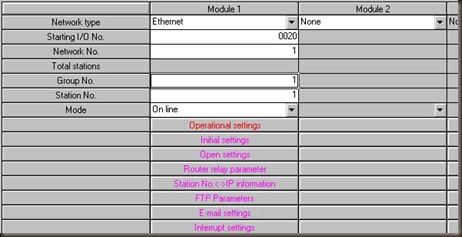

SETP 4. 設定下列參數 (Startin I/O No. 依照自己的 QJ71E71-100 擺放方式設定,ex iammic 除了cpu 外,PLC 接下來放置的是 QJ71C24N 在下來才是 QJ71E71-100 ,因為 QJ71C24N 佔用了 32bit 0000 到 001F 所以 QJ71E71-100 的 Startin I/O NO 即為 0020)。

2011-12-04_132250

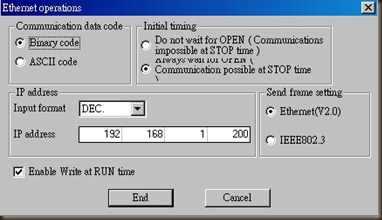

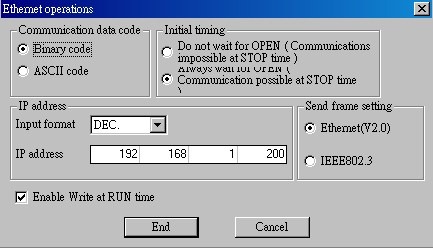

SETP 5. 點擊 Operational settings 設定 IP 位址 (最後按 END 儲存離開)。

2011-12-04_132334



SETP 6. 點擊 Open settings ,這邊 iammic 打開 一個 1025 PORT 供圖控使用。
0401 為 16 進位=1025  (最後按 END 儲存離開)

2011-12-04_132543



設定到此,點選 Online –> Write to PLC 先將資料寫入 PLC 後 RESET PLC。



GX Developer 連接設定

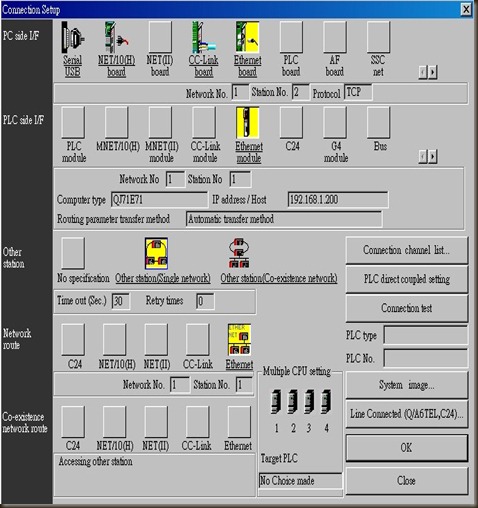

SETP 1. 點選  Online –> Transefer setup 設定連線。

SETP 2. 點選 Ethernet board 設定如下。

2011-12-04_132613

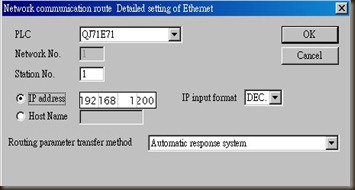

SETP 3. 點選 Ethernet module 設定如下,IP 連接位址為剛才替 QJ71E71-100 設定的 192.168.1.200 。

2011-12-04_132643



SETP 4. 最後點選 Other station 與  Ethernet ,設定為預設即可。

2011-12-04_132659
