這次換成使用 VB.NET 來撰寫程式與 SDC36 進行通訊，其他詳細的通訊說明可以參考下列文章

【Labview：使用 CPL 協定與 SDC36 控制器進行通訊，讀取控制器數據】

，在 VB.NET 撰寫與 RS-232 進行通訊的程式，可以很方便的使用 .Net 提供的 SerialPort Class

來撰寫即可。

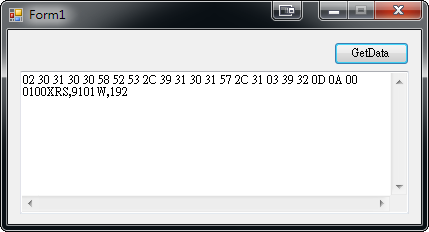

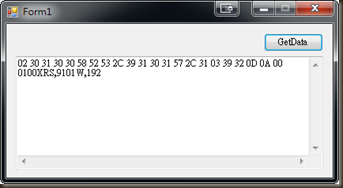

程式畫面：




程式碼：

Imports System.IO.Ports
Imports System.Text

Public Class Form1
    Dim port As New SerialPort("COM3", 9600, Parity.Even, 8, StopBits.One)
    Delegate Sub SetTextCallback(ByVal str As String)
    Private Sub btnGetData_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles btnGetData.Click
        AddHandler port.DataReceived, AddressOf DataReceived
        port.RtsEnable = True
        port.Open()
        port.Write(New Byte() {&H2, &H30, &H31, &H30, &H30, &H58, &H52, &H53, &H2C, &H39, &H31, &H30, &H31, &H57, &H2C, &H31, &H3, &H39, &H32, &HD, &HA}, 0, 21)
    End Sub

    Private Sub DataReceived(ByVal sender As Object, ByVal e As SerialDataReceivedEventArgs)
        Dim buffer(port.BytesToRead) As Byte
        Dim str As String
        port.Read(buffer, 0, port.BytesToRead)
        str = BitConverter.ToString(buffer).Replace("-", " ") & vbCrLf
        str += New ASCIIEncoding().GetString(buffer)
        SetText(str)
        port.Close()
    End Sub

    Private Sub SetText(ByVal str As String)
        If Me.display.InvokeRequired Then
            Dim d As New SetTextCallback(AddressOf SetText)
            Me.Invoke(d, New Object() {str})
        Else
            Me.display.Text = str
        End If
    End Sub

End Class

程式碼下載：comport.zip



在程式撰寫中，如果需要進行監控的話，可以使用 Access Port 這套不錯用的軟體，而 SerialPort Terminal 這套軟體則可以讓你用來進行通訊測試，且還提供原始碼(C#)可以下載喔。
